8.4 Configure DHCPv6 Server

8.4.1 Roles de router DHCPv6

Los routers IOS de Cisco son dispositivos potentes. En redes más pequeñas, no es necesario tener dispositivos separados para tener un servidor DHCPv6, un cliente o un agente de retransmisión. Se puede configurar un router Cisco para proporcionar servicios DHCPv6.

Específicamente, se puede configurar para que sea uno de los siguientes:

Servidor DHCPv6 - El router proporciona servicios DHCPv6 stateless o stateful.

Cliente DHCPv6 - la interfaz del router adquiere una configuración IP IPv6 de un servidor DHCPv6.

Agente de retransmisión DHCPv6 - Router proporciona servicios de reenvío DHCPv6 cuando el cliente y el servidor se encuentran en diferentes redes.



8.4.2 Configurar un servidor DHCPv6 stateless

La opción de servidor DHCPv6 stateless requiere que el router anuncie la información de direccionamiento de red IPv6 en los mensajes RA. Sin embargo, el cliente debe ponerse en contacto con un servidor DHCPv6 para obtener más información.

Consulte la topología de ejemplo para aprender a configurar el método de servidor DHCPv6 stateless.

En este ejemplo, R1 proporcionará servicios SLAAC para la configuración IPv6 del host y los servicios DHCPv6.

Hay cinco pasos para configurar y verificar un router como servidor DHCPv6 stateless:

Paso 1. Habilite el enrutamiento IPv6.

Paso 2. Defina un nombre de grupo DHCPv6.

Paso 3. Configure el grupo DHCPv6.

Paso 4. Enlace el grupo DHCPv6 a una interfaz.

Paso 5. Compruebe que los hosts han recibido información de direccionamiento IPv6.

8.4.3 Configurar un cliente DHCPv6 stateless

Un router también puede ser un cliente DHCPv6 y obtener una configuración IPv6 de un servidor DHCPv6, como un router que funcione como servidor DHCPv6. En la figura, R1 es un servidor DHCPv6 stateless.



Hay cinco pasos para configurar y verificar un router como servidor DHCPv6 stateless:

Paso 1. Habilite el enrutamiento IPv6.

Paso 2. Configure el router cliente para crear una LLA.

Paso 3. Configure el router cliente para usar SLAAC.

Paso 4. Verifique que el router cliente tenga asignado un GUA.

Paso 5. Verifique que el enrutador cliente haya recibido otra información DHCPv6 necesaria.



8.4.4 Configurar un servidor DHCPv6 stateful

La opción de servidor DHCP stateful requiere que el router habilitado para IPv6 indique al host que se ponga en contacto con un servidor DHCPv6 para obtener toda la información de direccionamiento de red IPv6 necesaria.

En la figura, R1 proporcionará servicios DHCPv6 stateful a todos los hosts de la red local. Configurar un servidor de DHCPv6 stateful es similar a configurar un servidor stateless. La diferencia más importante es que un servidor stateful también incluye información de direccionamiento IPv6 de manera similar a un servidor DHCPv4.



Hay cinco pasos para configurar y verificar un router como servidor DHCPv6 stateless:

Paso 1. Habilite el enrutamiento IPv6.

Paso 2. Defina un nombre de grupo DHCPv6.

Paso 3. Configure el grupo DHCPv6.

Paso 4. Enlace el grupo DHCPv6 a una interfaz.

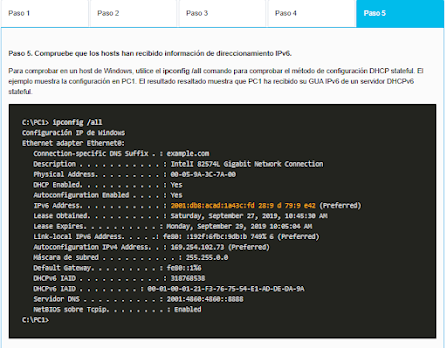

Paso 5. Compruebe que los hosts han recibido información de direccionamiento IPv6.

8.4.5 Configurar un cliente DHCPv6 stateful

Un router también puede ser un cliente DHCPv6. El router cliente debe tener ipv6 unicast-routing habilitado y una dirección link-local IPv6 para enviar y recibir mensajes IPv6.

Consulte la topología de ejemplo para aprender a configurar el cliente DHCPv6 stateful.



Hay cinco pasos para configurar y verificar un router como servidor DHCPv6 stateless:

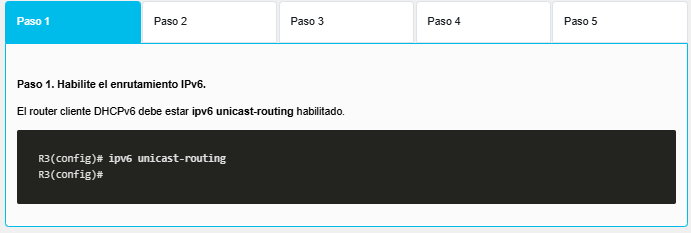

Paso 1. Habilite el enrutamiento IPv6.

Paso 2. Configure el router cliente para crear una LLA.

Paso 3. Configure el router cliente para que use DHCPv6.

Paso 4. Verifique que el router cliente tenga asignado un GUA.

Paso 5. Verifique que el enrutador cliente haya recibido otra información DHCPv6 necesaria.



8.4.6 Comandos de verificación del server DHCPv6

Utilice los show ipv6 dhcp pool comandos show ipv6 dhcp binding y para verificar el funcionamiento DHCPv6 en un router.



8.4.7 Configuración del agente de retransmisión DHCPv6

Si el servidor de DHCPv6 está ubicado en una red distinta de la del cliente, el router IPv6 puede configurarse como agente de retransmisión DHCPv6. La configuración de un agente de retransmisión DHCPv6 es similar a la configuración de un router IPv4 como retransmisor DHCPv4.

En la figura, R3 se configura como un servidor DHCPv6 stateful. PC1 está en la red 2001:db8:acad:2: :/64 y requiere los servicios de un servidor DHCPv6 stateful para adquirir su configuración IPv6. R1 debe configurarse como el Agente de retransmisión DHCPv6.

La sintaxis del comando para configurar un router como agente de retransmisión DHCPv6 es la siguiente:

Este comando se configura en la interfaz que frente a los clientes DHCPv6 y especifica la dirección del servidor DHCPv6 y la interfaz de salida para llegar al servidor, como se muestra en el ejemplo. La interfaz de salida sólo es necesaria cuando la dirección de salto siguiente es una LLA.

8.4.8 Verificar el agente de retransmisión de DHCPv6

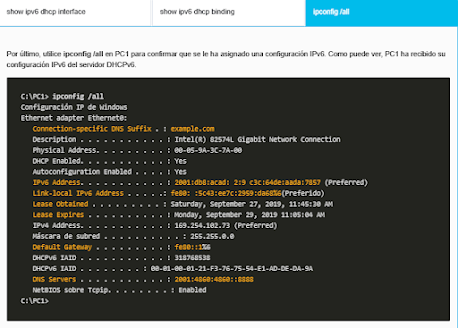

Compruebe que el agente de retransmisión DHCPv6 esté operativo con los show ipv6 dhcp interface comandos show ipv6 dhcp binding Compruebe que los hosts de Windows recibieron información de direccionamiento IPv6 con el ipconfig /all comando.



8.5.2 ¿Qué aprenderé en este módulo?

Asignación IPv6 GUA

En un router, las direcciones globales de unidifusión (GUA) IPv6 se configuran manualmente mediante el comando de configuración ipv6 address ipv6-address/prefix-length interface. Cuando se selecciona el direccionamiento IPv6 automático, el host intentará obtener y configurar automáticamente la dirección IPv6 información en la interfaz. La dirección local del vínculo IPv6 es creada automáticamente por el host cuando se inicia y la interfaz Ethernet es activo. De forma predeterminada, un router habilitado para IPv6 anuncia su información IPv6, lo que permite a un host crear o adquirir dinámicamente su configuración IPv6. IPv6 GUA se puede asignar dinámicamente utilizando servicios stateless y stateful. La decisión de cómo un cliente obtendrá un GUA IPv6 depende de la configuración dentro del mensaje RA. Un mensaje de RA ICMPv6 incluye tres flags para identificar las opciones dinámicas disponibles para un host, como se indica a continuación:

Un flag - este es el indicador de configuración automática de direcciones. Utilice SLAAC para crear una GUA IPv6.

O flag - Este es otro indicador de configuración (Other) Otra información está disponible desde un servidor DHCPv6 stateless.

M flag - Este es es indicador Managed Address. Utilice un servidor DHCPv6 stateful para obtener una GUA IPv6.

SLAAC

El método SLAAC permite a los hosts crear su propia dirección única global IPv6 sin los servicios de un servidor DHCPv6. SLAAC, que es stateless, utiliza mensajes ICMPv6 RA para proporcionar direccionamiento y otra información de configuración que normalmente proporcionaría un servidor DHCP SLAAC se puede implementar como SLAAC solamente, o SLAAC con DHCPv6. Para habilitar el envío de mensajes RA, un router debe unirse al grupo de todos los routers IPv6 mediante el comando ipv6 unicast-routing global config. Utilice el show ipv6 interface comando para verificar si un router está habilitado. El método SLAAC sólo, está habilitado de forma predeterminada cuando se configura el comando ipv6 unicast-routing. Todas las interfaces Ethernet habilitadas con un GUA IPv6 configurado comenzarán a enviar mensajes RA con el flag A establecido en 1 y los flags O y M establecidos en 0. El flag A = 1 sugiere al cliente crear su propio IPv6 GUA usando el prefijo anunciado en RA. Los flags O =0 y M=0 le indican al cliente que use la información del mensaje RA exclusivamente. Un router envía mensajes de RA cada 200 segundos. Sin embargo, también enviará un mensaje RA si recibe un mensaje RS de un host. Mediante SLAAC, un host suele adquirir su información de subred IPv6 de 64 bits del RA del router . Sin embargo, debe generar el identificador de interfaz (ID) de 64 bits restante utilizando uno de estos dos métodos: generado aleatoriamente, o EUI-64. Un host utiliza el proceso DAD para asegurarse de que IPv6 GUA es único. DAD se implementa usando ICMPv6. Para realizar DAD, el host envía un mensaje ICMPv6 NS con una dirección de multidifusión especialmente construida, llamada dirección de multidifusión de nodo solicitado. Esta dirección duplica los últimos 24 bits de dirección IPv6 del host .



DHCPv6

El host comienza las comunicaciones cliente / servidor DHCPv6 después de que se indica DHCPv6 stateles o DHCPv6 stateful en el RA. Los mensajes DHCPv6 de servidor a cliente utilizan el puerto de destino UDP 546, mientras que los mensajes DHCPv6 de cliente a servidor utilizan el puerto de destino UDP 547. La opción de DHCPv6 stateless informa al cliente que utilice la información del mensaje RA para el direccionamiento, pero que hay más parámetros de configuración disponibles de un servidor de DHCPv6. Esto se denomina DHCPv6 stateless porque el servidor no mantiene ninguna información de estado del cliente. DHCPv6 Stateless está habilitado en una interfaz de router mediante el comandoipv6 nd other-config-flag interface configuration. Esto establece el flag O en 1. En este caso, el mensaje RA indica al cliente que obtenga toda la información de direccionamiento de un servidor DHCPv6 stateful, excepto la dirección del default gateway que es la dirección link-local IPv6 de origen de la RA. Esto se conoce como DHCPv6 stateful, debido a que el servidor de DHCPv6 mantiene información de estado de IPv6. DHCPv6 Stateful es habilitado en una interfaz de router mediante el comando ipv6 nd managed-config-flag interface configuration Esto establece el flag M en 1.



Configurar Servidor DHCPv6

Un router Cisco IOS se puede configurar para proporcionar servicios de servidor DHCPv6 como uno de los tres tipos siguientes: servidor DHCPv6, cliente DHCPv6 o agente de retransmisión DHCPv6. La opción de servidor DHCPv6 stateless requiere que el router anuncie la información de direccionamiento de red IPv6 en los mensajes RA. Un router también puede ser un cliente DHCPv6 y obtener una configuración IPv6 de un servidor DHCPv6. La opción de servidor DHCP stateful requiere que el router habilitado para IPv6 indique al host que se ponga en contacto con un servidor DHCPv6 para obtener toda la información de direccionamiento de red IPv6 necesaria. El router cliente debe tener have ipv6 unicast-routing habilitado y una dirección link-local IPv6 para enviar y recibir mensajes IPv6. Utilice los show ipv6 dhcp pool comandos show ipv6 dhcp binding y para verificar el funcionamiento DHCPv6 en un router. Si el servidor de DHCPv6 está ubicado en una red distinta de la del cliente, el router IPv6 puede configurarse como agente de retransmisión DHCPv6 utilizando el comando ipv6 dhcp relay destination ipv6-address [interface-type interface-number] Este comando se configura en la interfaz que enfrenta a los clientes DHCPv6 y especifica la dirección del servidor DHCPv6 y la interfaz de salida para llegar al servidor. La interfaz de salida sólo es necesaria cuando la dirección de salto siguiente es una LLA. Compruebe que el agente de retransmisión DHCPv6 esté operativo con los show ipv6 dhcp interface comandos show ipv6 dhcp binding
